Lorsque les systèmes d'automatisation industrielle nécessitent un rack fiable pour les modules CPU, E/S et de communication,Xin Yuanfournit leGE IC698CHS017comme solution pratique pour les architectures de contrôle basées sur RX7i. Conçu comme un rack à montage arrière à 17 emplacements, il permet une installation structurée des modules, une connectivité au fond de panier et une compatibilité avec certains modules RX7i, Series 90-70 et VME.
Le GE IC698CHS017 est un rack standard à montage arrière à 17 emplacements pour la plate-forme GE PACSystems RX7i. Il fournit des emplacements pour les modules CPU et E/S tout en prenant en charge certains modules de la série 90-70 et VME, ce qui le rend utile pour les systèmes de contrôle industriels nécessitant une capacité de module importante. Le rack utilise un espacement des emplacements de 0,8 pouces (20,3 mm) pour les modules de largeur standard, tandis que l'alimentation occupe un emplacement dédié de 2,4 pouces (61 mm). Sa construction de 19 pouces de largeur, 11,15 pouces de hauteur et 7,5 pouces de profondeur le rend adapté aux armoires de commande industrielles et aux boîtiers d'équipements. L'architecture prend également en charge les transferts VME64 et le chaînage automatique en série des signaux d'accusé de réception d'interruption et d'attribution de bus, contribuant ainsi à simplifier l'intégration en rack.
Qu'est-ce que GE IC698CHS017 ?
Quelles sont les principales spécifications ?
Comment fonctionne son architecture rack ?
Quels modules peut-il prendre en charge ?
Quels sont ses principaux avantages ?
Où est-il couramment utilisé ?
Comment les acheteurs doivent-ils sélectionner et vérifier ce rack ?

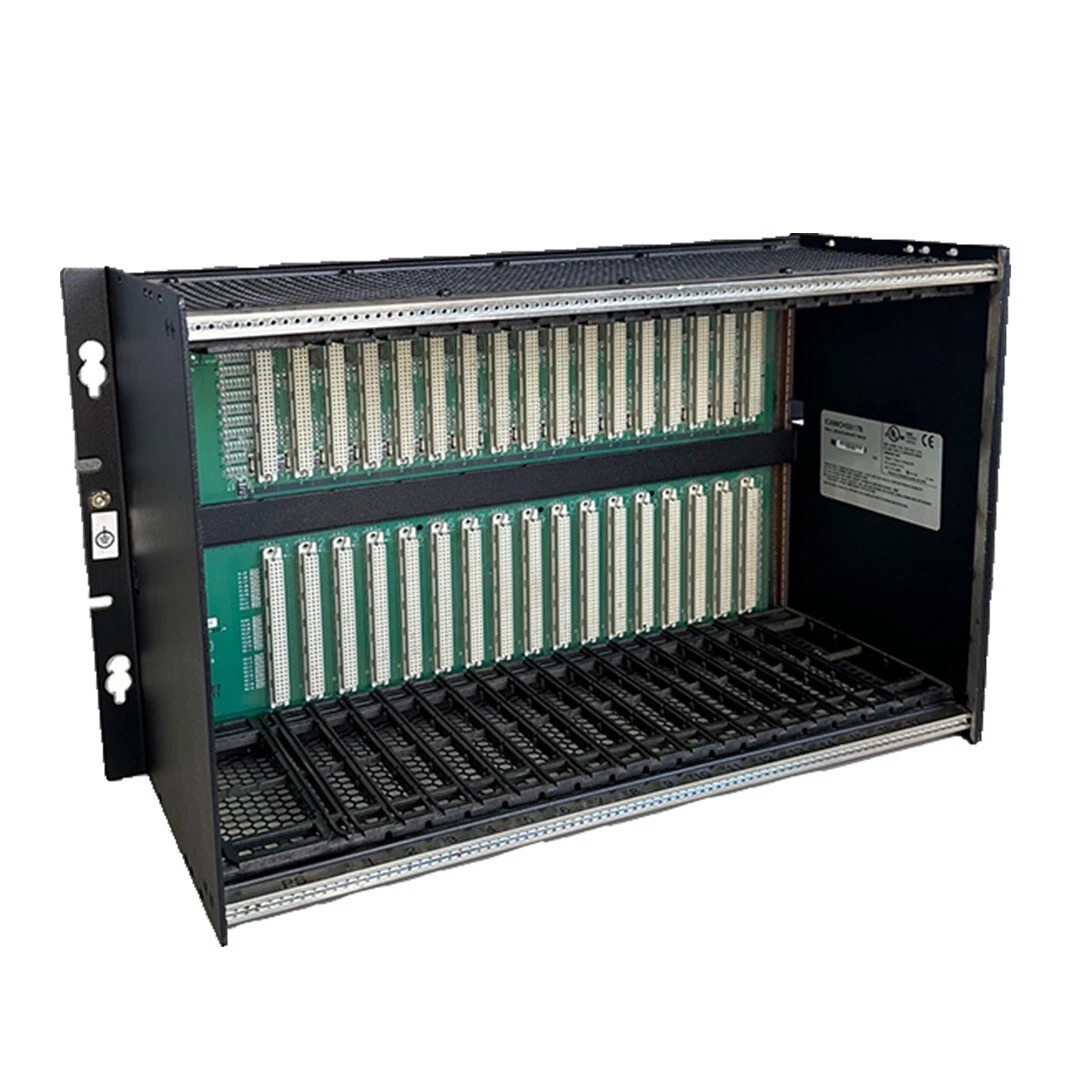

GE IC698CHS017 est un rack à montage arrière à 17 emplacements conçu pour la plate-forme de contrôle industriel PACSystems RX7i. Plutôt que de fonctionner comme un processeur d'automate ou un module d'E/S autonome, le rack fournit la structure de fond de panier physique et électrique nécessaire pour installer et interconnecter des modules de contrôle compatibles.
Le rack contient les emplacements 1 à 17 pour les modules, le processeur étant installé dans l'emplacement 1 dans une configuration RX7i typique. L'emplacement 0 est réservé à l'alimentation et possède une ouverture plus large de 2,4 pouces. Cette disposition offre aux ingénieurs une structure centralisée pour créer des configurations d'automate relativement grandes sans nécessiter plusieurs petits racks.
Selon la documentation technique, le rack peut accueillir des modules d'E/S RX7i, des modules VME, des modules série 90-70 simple largeur et des modules API série 90-70 double largeur lorsqu'il est utilisé conformément aux directives d'intégration applicables.
Pour les acheteurs recherchant le modèle exact, la page produit GE IC698CHS017 peut également être utilisée pour consulter les informations sur le fournisseur et les détails d'achat.
Les spécifications physiques et électriques d'un rack API sont importantes car des dimensions de rack incorrectes, des exigences d'emplacement ou une distribution d'alimentation incorrectes peuvent créer des problèmes lors de la conception du système. Le tableau suivant résume les principales spécifications associées à ce modèle.
| Spécification | GE IC698CHS017 Détails |
|---|---|
| Type de produit | Rack RX7i à 17 emplacements à montage arrière |
| Emplacements de modules | Emplacements 1 à 17 |
| Largeur de fente standard | 0,8 po / 20,3 mm |
| Emplacement d'alimentation | Emplacement 0, 2,4 po / 61,0 mm |
| Dimensions | 11,15 po H × 19,00 po L × 7,5 po P |
| Dimensions métriques | 283 mm H × 483 mm L × 190 mm P |
| Prise en charge VME | Conçu pour prendre en charge VME64 |
| Montage | Montage arrière |
| Options d'alimentation | Alimentations CA enfichables RX7i, avec options de puissance plus élevée pour les configurations à courant élevé |
La documentation du rack identifie également un homologue à montage frontal, IC698CHS117. Cette distinction est importante lors du remplacement d'un rack existant, car l'orientation physique du montage et les exigences d'accès à l'armoire peuvent différer même lorsque l'architecture des emplacements est similaire.
Le fond de panier est l'une des parties les plus importantes d'un rack API car il assure le chemin de communication entre les modules installés. Dans cette architecture de rack, le fond de panier est conçu autour d'un espacement des modules de 0,8 pouce, permettant aux modules compatibles simple largeur d'être positionnés dans une disposition cohérente.
Plusieurs caractéristiques architecturales rendent le rack adapté aux installations d'automatisation complexes :
Ces fonctionnalités sont particulièrement pertinentes lorsque les ingénieurs maintiennent ou développent des systèmes de contrôle industriels établis plutôt que de concevoir une architecture API entièrement nouvelle.
La compatibilité doit toujours être confirmée par rapport à la configuration spécifique du processeur, des E/S, de la communication, de l'alimentation et du VME avant l'installation. Le rack lui-même est conçu pour prendre en charge plusieurs familles de modules associées à l'environnement RX7i et à l'ancienne série 90-70.
Les configurations potentiellement prises en charge incluent :
Les modules double largeur de la série 90-70 occupent deux positions d'emplacement standard, de sorte que le nombre réel de modules pouvant être installés dépend de la largeur des modules sélectionnés. Les concepteurs de systèmes doivent donc calculer l'espace d'emplacement disponible plutôt que de simplement compter les périphériques installés.
Avec 17 positions de modules standards en plus de la position d'alimentation dédiée, le rack peut accueillir une configuration de contrôle relativement étendue. Cela peut être utile pour les applications impliquant de nombreux modules numériques, analogiques, de communication ou spécialisés.
La prise en charge de modules sélectionnés de la série 90-70 rend l'architecture pertinente pour les projets de modernisation et de maintenance où le matériel existant ne peut pas être remplacé immédiatement. Cela peut aider les équipes d’ingénierie à prolonger la durée de vie utile de l’infrastructure de contrôle établie.
La largeur de 19 pouces et la conception à montage arrière offrent un format mécanique standardisé pour les armoires et boîtiers industriels appropriés. Avant de commander, les acheteurs doivent comparer les dimensions du rack et les exigences d'accès arrière avec l'espace disponible dans l'armoire.
La prise en charge de VME offre aux ingénieurs des possibilités d'intégration supplémentaires lorsque des modules VME compatibles sont requis. Cependant, l'intégration VME doit suivre la documentation matérielle et logicielle pertinente plutôt que de supposer que chaque module VME est automatiquement compatible.
L'architecture rack RX7i prend en charge différentes capacités d'alimentation. La documentation technique répertorie les configurations d'alimentation de 100 watts et 350 watts, permettant aux concepteurs de systèmes de sélectionner une configuration d'alimentation appropriée en fonction des modules connectés.
Un rack PLC à 17 emplacements est généralement sélectionné lorsqu'un système de contrôle industriel nécessite une capacité de module supérieure à celle qu'un rack plus petit peut fournir. Les environnements d'application typiques peuvent inclure :
Par exemple, une équipe d'ingénierie mettant à niveau une ligne de production établie peut avoir besoin de capacité d'E/S supplémentaire tout en conservant les modules existants compatibles. Un rack à 17 emplacements peut fournir la plate-forme physique permettant de réorganiser le système de contrôle tout en conservant une architecture familière basée sur des modules.
L’achat d’un rack industriel ne devrait pas se limiter à la simple vérification du numéro de modèle. Les acheteurs doivent vérifier la configuration complète du système avant de passer une commande.
Ces contrôles peuvent réduire le risque de recevoir un rack physiquement similaire mais techniquement inadapté, en particulier dans les projets d'automatisation existants où plusieurs modèles de rack GE peuvent sembler comparables.
Non. Il s’agit d’un rack ou d’un châssis plutôt que d’un processeur PLC. Sa fonction principale est de fournir le fond de panier et la structure de montage physique pour les modules CPU, E/S, de communication et autres compatibles.
Il fournit 17 positions de module standard, identifiées comme les emplacements 1 à 17. L'emplacement 0 est une position séparée et plus large destinée à l'alimentation.
Les deux sont des modèles de rack RX7i à 17 emplacements, mais IC698CHS017 est la version à montage arrière, tandis que IC698CHS117 est la version à montage avant. La disposition de montage doit donc être soigneusement vérifiée avant le remplacement.
Oui, le rack est conçu pour accepter les modules compatibles série 90-70 simple largeur et les modules API série 90-70 double largeur. La compatibilité spécifique du module doit être vérifiée à l'aide de la documentation RX7i applicable.
Oui. Le rack est conçu pour prendre en charge les modules VME, y compris la fonctionnalité de fond de panier orientée VME64. L'intégration VME doit suivre les directives d'intégration du fabricant.
GE IC698CHS017 reste une architecture de rack pratique pour les systèmes de contrôle RX7i qui nécessitent une capacité de module importante, une communication de fond de panier structurée et une compatibilité avec certains matériels existants et VME. Ses 17 emplacements de module standard, son emplacement d'alimentation dédié, ses dimensions standardisées et son architecture système flexible le rendent particulièrement pertinent pour les projets de maintenance, d'extension et de modernisation de l'automatisation industrielle.
Pour les acheteurs évaluant un rack de remplacement ou de rechange, les considérations les plus importantes sont l'orientation de montage, la compatibilité des modules, la capacité d'emplacement disponible, les exigences d'alimentation, les conditions du boîtier et l'état du produit. Si vous recherchez GE IC698CHS017 pour un projet d'automatisation industrielle et avez besoin d'aide pour confirmer les spécifications, la disponibilité ou la compatibilité de configuration,Contactez-nouschez Xin Yuan pour des informations sur les produits et une assistance professionnelle en matière d'achat.
