Pour les projets d'automatisation industrielle qui nécessitent une communication rapide et cohérente entre les automates programmables (API), il est essentiel de choisir le bon module d'échange de mémoire.Xinyuanprésente leGE IC698CMX016, un module Control Memory Xchange conçu pour la plateforme PACSystems RX7i. En utilisant la technologie de mémoire réfléchissante et la communication par fibre optique, ce module permet un partage déterministe de données entre contrôleurs et appareils informatiques compatibles, aidant ainsi les ingénieurs à créer des architectures de contrôle coordonnées pour les applications industrielles exigeantes.

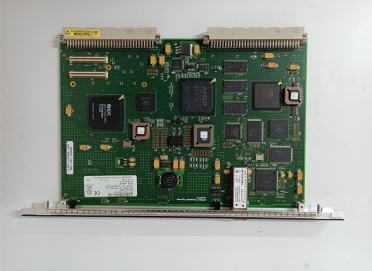

Le GE IC698CMX016 est un module Control Memory Xchange à emplacement unique conçu pour distribuer des données sur un réseau de mémoire réfléchissante compatible. Il fournit 16 Mo de mémoire réfléchissante avec parité, prend en charge un réseau fibre optique de 2,12 Gbauds et peut accueillir jusqu'à 256 nœuds compatibles. Son fonctionnement réseau indépendant du processeur permet de réduire la charge de traitement associée à la distribution des données partagées. Cet article explique ses spécifications techniques, ses principes de fonctionnement, ses exigences d'installation, ses applications industrielles et les principales considérations lors de la recherche d'un module de remplacement.
Le GE IC698CMX016 est un module Control Memory Xchange (CMX) développé pour la plate-forme de contrôleur d'automatisation programmable PACSystems RX7i. Il utilise la technologie de mémoire réfléchissante pour synchroniser les données partagées entre les appareils connectés via un réseau de fibre optique haut débit.
Contrairement aux méthodes de communication conventionnelles qui nécessitent que chaque contrôleur demande à plusieurs reprises des données à un autre appareil, la mémoire réflexive permet une opération d'écriture sur un nœud pour mettre à jour les emplacements de mémoire correspondants sur l'ensemble du réseau. Cette approche est particulièrement utile lorsque plusieurs contrôleurs doivent accéder à des informations de fonctionnement communes avec un comportement de communication prévisible.
Les principales caractéristiques comprennent :
Pour les ingénieurs qui gèrent des installations d'automatisation établies, il est important d'identifier le modèle exact et la révision du matériel avant d'acheter un système de remplacement ou d'étendre un système existant.
Le module utilise une liaison série fibre optique fonctionnant à 2,12 Gbauds. Sa gestion dynamique des paquets prend en charge des tailles de paquets de 4 à 64 octets, permettant au module de s'adapter à différents modèles de transfert de données. Le taux de transfert réseau maximal documenté varie d'environ 43 Mo/s avec des paquets de 4 octets à 174 Mo/s avec des paquets de 64 octets.
Ces figures décrivent les performances de transfert réseau dans les conditions de paquet pertinentes. Les performances réelles des applications dépendent du trafic réseau, des modèles d'écriture et de la configuration du système.
La mémoire réfléchissante distribue les mises à jour de données acceptées aux nœuds compatibles du réseau. Cette architecture peut simplifier la communication entre les systèmes de contrôle coordonnés car les dispositifs participants conservent les régions de mémoire partagée correspondantes plutôt que de s'appuyer exclusivement sur des échanges point à point répétés.
Le module utilise des connexions fibre optique de type LC et prend en charge les liaisons fibre multimode jusqu'à 300 mètres dans les conditions spécifiées. La communication par fibre optique peut aider à isoler la signalisation réseau de nombreuses sources d'interférences électriques couramment rencontrées dans les environnements industriels.
Les indicateurs du panneau avant fournissent des informations sur le fonctionnement du module, sa configuration, les données reçues et la détection du signal optique. Les fonctionnalités de détection des erreurs réseau et de parité mémoire prennent également en charge le dépannage et la surveillance de l'intégrité des données.
Le tableau suivant résume les principales spécifications documentées pour le module Control Memory Xchange IC698CMX016. Confirmez la révision du matériel applicable et le manuel d'installation avant d'utiliser ces valeurs pour l'approbation technique.
| Paramètre | Spécification |
|---|---|
| Modèle de produit | IC698CMX016 |
| Type de produit | Module Xchange de mémoire de contrôle |
| Plateforme compatible | PACSystems RX7i |
| Mémoire réfléchissante | 16 Mo SDRAM avec parité |
| Taux de transmission du réseau | 2,12 Gbauds |
| Taux de transfert réseau maximal | 43 à 174 Mo/s, selon la taille du paquet |
| Taille de paquet dynamique | 4 à 64 octets |
| Nombre maximal de nœuds de réseau | 256 nœuds compatibles |
| Connecteur optique | Connecteur fibre optique de type LC |
| Distance maximale de la fibre multimode | Jusqu'à 300 m dans des conditions spécifiées |
| Tension d'alimentation | +5 VCC depuis l'alimentation du rack |
| Exigence actuelle | 1,8 A |
| Facteur de forme du module | Emplacement pour rack RX7i unique |
| Logiciel de configuration | Machine Edition Logic Developer-PLC, version 4.5 ou ultérieure, comme spécifié dans la documentation |
Note d'ingénierie :Le débit en bauds du réseau et le débit des applications sont des mesures différentes. Lors de l'évaluation du GE IC698CMX016, utilisez les chiffres de transfert dépendants de la taille du paquet plutôt que de traiter 2,12 Gbauds comme une note de performance en mégaoctets par seconde.
Le GE IC698CMX016 fonctionne dans le cadre d'un réseau de mémoire réfléchissant, généralement disposé sous la forme d'une boucle en guirlande à fibres optiques. Chaque nœud reçoit des paquets valides, met à jour sa mémoire réflexive locale et transmet les paquets au nœud suivant.
Un échange de données typique suit ces étapes :
Ce mécanisme prend en charge l'accès aux données partagées entre plusieurs contrôleurs et appareils informatiques. Cependant, les ingénieurs doivent toujours concevoir la logique des applications autour de la propriété des données, du calendrier de mise à jour, du chargement du réseau et de la gestion des erreurs. La mémoire réflexive est un mécanisme de distribution de données et ne remplace pas une logique de sécurité au niveau de l'application ou un système de contrôle indépendant de sécurité.
Le GE IC698CMX016 peut être envisagé pour les environnements industriels où les appareils compatibles doivent échanger des informations partagées de manière prévisible. Son adéquation dépend de l'architecture de contrôle, des exigences de synchronisation et de la compatibilité de tous les nœuds connectés.
Plusieurs automates peuvent contrôler différentes sections d’une ligne de production. Les informations d'état partagées, les données de séquence et les valeurs de processus peuvent aider à coordonner les équipements dans ces sections.
Dans les machines d'emballage, de transformation et autres machines coordonnées, un réseau de mémoire réfléchissante peut distribuer les données d'exploitation entre les dispositifs de contrôle compatibles. Les concepteurs de systèmes doivent valider la synchronisation de bout en bout par rapport aux exigences réelles de la machine.
La surveillance de la production d'électricité, les systèmes de test et les installations de contrôle industriel distribué peuvent bénéficier d'un échange rapide d'informations entre les nœuds de traitement. L'adéquation doit être établie au moyen d'une évaluation technique spécifique à l'application, en particulier lorsque des fonctions de protection sont impliquées.
Les installations exploitant des systèmes RX7i établis peuvent avoir besoin de ce module pour maintenir une architecture existante, remplacer un composant défaillant ou restaurer une ancienne ligne de production. Dans ces cas, la correspondance des révisions, l’état vérifié et la compatibilité documentée sont particulièrement importants.
Une installation correcte est essentielle pour un fonctionnement fiable du réseau. Avant d'installer le GE IC698CMX016, consultez les instructions d'installation officielles de PACSystems RX7i et le manuel d'utilisation des modules Memory Xchange.
Le module nécessite une configuration matérielle valide avant que son émetteur et son récepteur optiques puissent fonctionner sur le réseau. La configuration est effectuée à l'aide du logiciel Machine Edition pris en charge. Après l'installation, les ingénieurs doivent vérifier les indicateurs d'état du module, la détection du signal optique, la continuité du réseau et les mises à jour réelles des données.
Précaution de sécurité :Coupez l'alimentation du rack avant d'insérer ou de retirer le module. Suivez les procédures du fabricant et les exigences de sécurité électrique applicables. Ne déconnectez ou ne remplacez jamais le matériel d’un système sous tension à moins que la procédure approuvée ne le permette explicitement.
Lors de la recherche d'un GE IC698CMX016 pour une installation existante, un numéro de catalogue correspondant à lui seul peut ne pas suffire. Les équipes d’approvisionnement et de maintenance doivent vérifier les points suivants avant de passer commande.
| Facteur de sélection | Que vérifier | Pourquoi c'est important |
|---|---|---|
| Numéro de modèle | IC698CMX016 et tout suffixe de révision | Aide à éviter de commander la mauvaise variante matérielle |
| Révision du matériel et du firmware | Révision du module existant et chemin de mise à niveau approuvé | Prend en charge la compatibilité et la planification de la maintenance |
| Condition physique | PCB, connecteurs optiques et indicateurs du panneau avant | Aide à identifier les dommages visibles ou les problèmes de manipulation |
| Vérification fonctionnelle | État de configuration, de communication et de diagnostic | Fournit une preuve plus solide de l’état de fonctionnement |
| Documentation | Dossiers de tests, conditions de garantie et politique de retour | Améliore la transparence des achats et la gestion des risques |
| Compatibilité du système | Rack RX7i, micrologiciel du processeur, logiciels et conception du réseau | Réduit les risques d’installation et de mise en service |
Pour les équipements d'automatisation abandonnés ou existants, demandez des informations claires indiquant si l'unité proposée est neuve, excédentaire inutilisée, remise à neuf ou déjà utilisée. Demandez la révision exacte, les preuves de test disponibles, la couverture de garantie et les modalités de livraison au lieu de vous fier uniquement à une déclaration sur l'état des stocks.
Pour des informations techniques supplémentaires, consultez la page produit GE IC698CMX016 et la documentation technique du module Control Memory Xchange du fabricant.
Le GE IC698CMX016 distribue les données partagées entre les automates et appareils informatiques compatibles à l'aide de la technologie de mémoire réfléchissante sur un réseau à fibre optique. Il est conçu pour la plateforme PACSystems RX7i.
Le module fournit 16 Mo de SDRAM réfléchissante avec protection de parité. La mémoire est utilisée pour les données réseau partagées plutôt que de servir de périphérique de stockage informatique à usage général.
La capacité réseau documentée peut atteindre 256 nœuds compatibles. L'architecture réelle doit également tenir compte de la compatibilité des nœuds, de la configuration du réseau, du routage des câbles et du trafic des applications.
Le module utilise des connecteurs fibre optique de type LC et prend en charge les connexions fibre multimode. La distance maximale documentée peut atteindre 300 mètres dans les conditions spécifiées. Confirmez les exigences en matière de câbles et de connecteurs dans le manuel technique applicable.
Le réseau de mémoire réfléchissante fonctionne sans nécessiter le traitement du processeur RX7i pour transmettre les données entre les nœuds. Cependant, la configuration matérielle du processeur et la logique d'application restent importantes pour la mise en service et l'utilisation correcte du réseau.
Non. L'IC698CMX016 est le module Control Memory Xchange, tandis que l'IC698RMX016 est le module Redundancy Memory Xchange destiné aux applications de redondance prises en charge. Ils remplissent différents rôles, alors vérifiez la fonction requise et la compatibilité du système avant de sélectionner l’un ou l’autre modèle.
Vérifiez le numéro de pièce complet, la révision du matériel et du micrologiciel, l'état physique, la documentation de test, la garantie et la compatibilité avec le système RX7i existant. Pour les équipements existants, demandez une confirmation écrite de l’état et de la révision de l’unité fournie avant de commander.
Le GE IC698CMX016 reste un composant pertinent pour maintenir les installations PACSystems RX7i compatibles qui dépendent du partage de données déterministe. Sa mémoire réfléchissante de 16 Mo, son réseau fibre optique haut débit, sa prise en charge jusqu'à 256 nœuds compatibles et ses fonctionnalités de diagnostic intégrées en font une option pratique pour les architectures d'automatisation existantes adaptées. Toutefois, une intégration réussie dépend d'une identification précise des révisions, d'une configuration réseau correcte et d'une vérification minutieuse de l'ensemble du système de contrôle.
